Полезная модель относится к учебной технике и предназначена для приобретения компетенций в области изучения химического и элементного составаматериалов методом ИК спектроскопии.

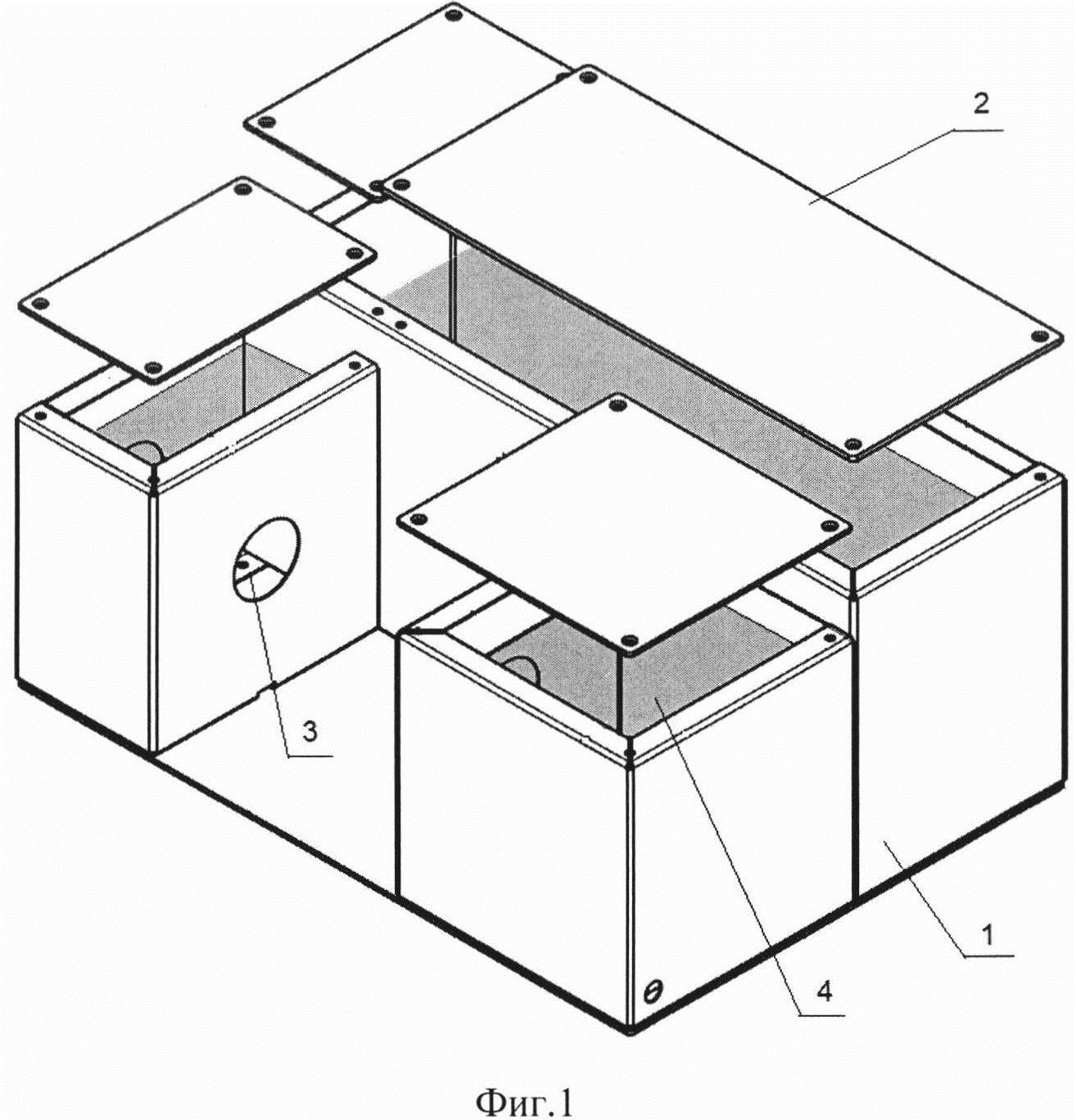

1. Тренажер фурье-спектрометра, включающий программную компоненту, устройство вывода и блок данных, выполненный с возможностью занесения, хранения и извлечения данных, позволяющий с помощью ПК производить анализ спектров, также содержит трехсекционный корпус с полупрозрачными крышками каждой секции, три светодиодные ленты, размещенные по одной в нижней части каждой из секций, три полупрозрачных пленки, несущие изображения внутреннего устройства секций и размещенные каждая в своей секции параллельно плоскостям полупрозрачных крышек в промежутке между соответствующей крышкой и светодиодной лентой, модуль эмуляции юстировки неподвижного зеркала, двухуровневый датчик давления, узел размещения держателя образца с контактным датчиком наличия держателя образца и контроллер, при этом первый вход контроллера электрически связан с выходом модуля эмуляции юстировки неподвижного зеркала, второй вход контроллера - с первым выходом датчика давления, а третий вход - со вторым выходом датчика давления, также четвертый вход контроллера электрически связан с контактным датчиком наличия держателя образца узла размещения держателя образца, кроме того, первый, второй и третий выходы контроллера электрически связаны, соответственно, с первой, второй и третей светодиодными лентами, с компьютером контроллер связан посредством USB-порта.
2. Тренажер фурье-спектрометра по п. 1, в котором устройство вывода и блок данных выполнены в виде монитора и винчестера компьютера, соответственно.
3. Тренажер фурье-спектрометра по п. 1, в котором модуль эмуляции юстировки неподвижного зеркала выполнен в виде соосно расположенных сильфона, ИК излучающего диода на подвижной платформе и фототранзистора на неподвижной платформе, механически соединенных шаровой опорой, упирающейся в гнездо, и регулировочных стоек с регулировочными винтами, причем выходом узла, электрически соединенным с входом контроллера, являются контакты фототранзистора.
